Силовые схемы электропитания. Системы заземления.

Earthing Systems – англ.

Основные виды систем заземления:

TN-C – нейтраль и заземление совмещены в источнике напряжения и подаются в нагрузку единой шиной
(глухозаземленная нейтраль).
TN-S – раздельные шины заземления и нейтрали (самый распространенный и рекомендуемый в мире способ).
TN-C-S – совмещенные в источнике напряжения нейтраль и заземление сначала шли единой шиной в системе, а впоследствии были разделены на отдельные шины.
TT – схема с глухозаземленной нейтралью (TN-C) и дополнительным локальным очагом заземления возле нагрузки.
IT – схема с незаземленной нейтралью (очаг заземления может быть как локальным так и удаленным)
(данный способ обеспечивает наивысшую степень защиты персонала и оборудования).

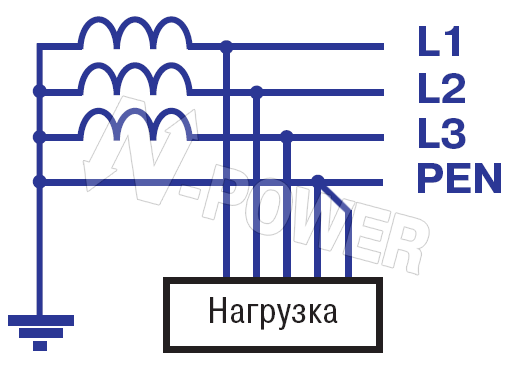

Схема TN-C

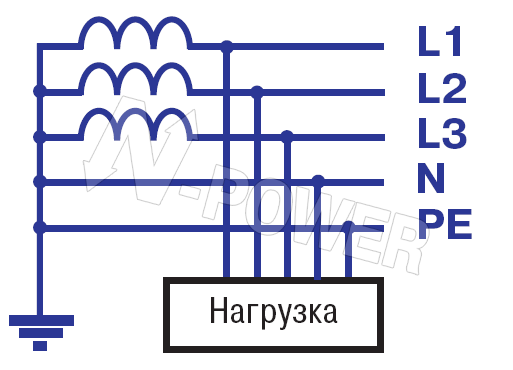

Схема TN-S

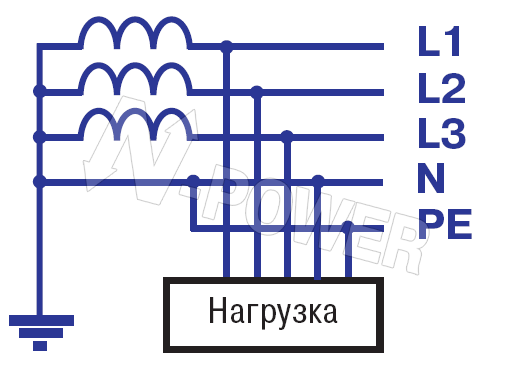

Схема TN-C-S

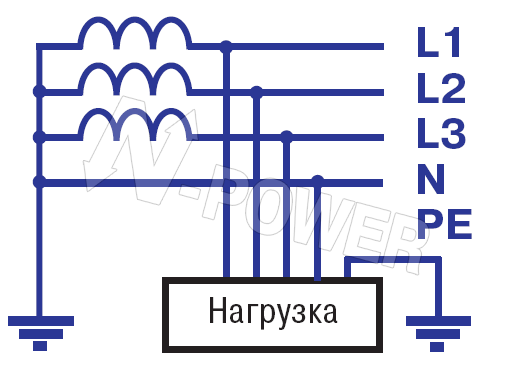

Схема TT

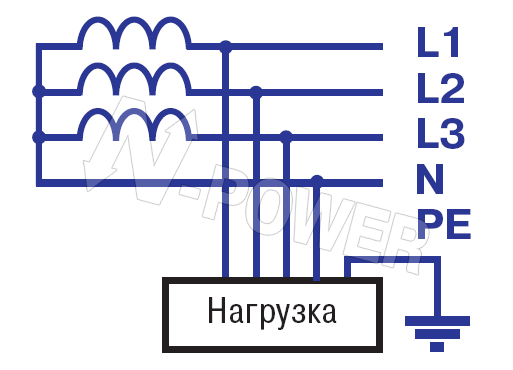

Схема IT

Здравствуйте! Imho, у Вас в тексте имеется ошибка: наименование последней схемы должно быть IT, как на последнем рисунке.
В принципе, схема TI тоже должна быть упомянута, поскольку по жизни именно так сделано электроснабжени е в старом жилом фонде, где в квартирах стоят двухполюсные розетки и корпуса устройств ни к какому заземлению или занулению не подключены (т.е. I - изолированы).
